军工手持设备

工业设计 / 三防手持

设计周期:30工作日

服务范围:设计研究、外观设计、结构设计、样机

材质工艺:注塑件+铝合金数控加工

设计投入人员:4人次

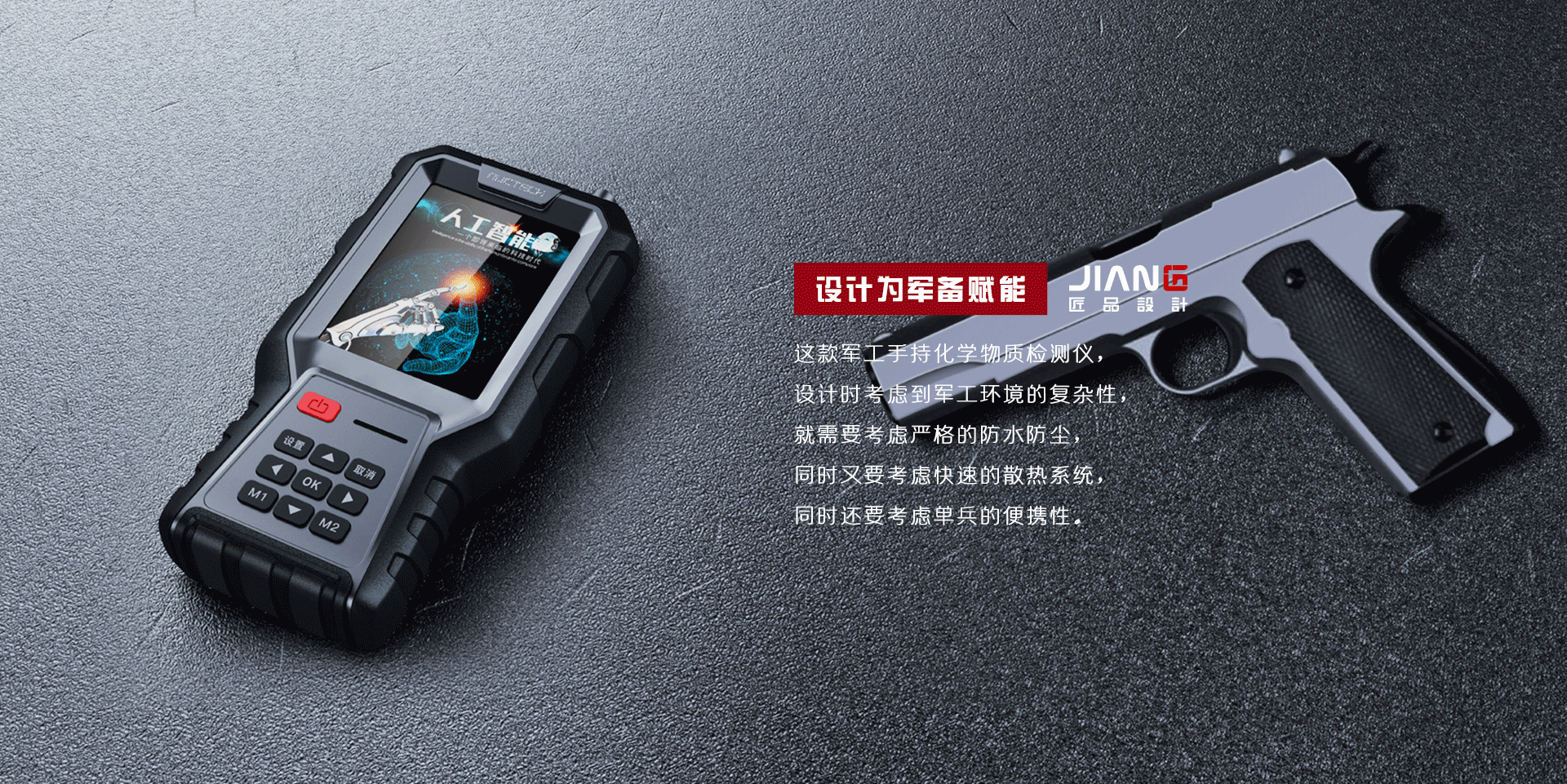

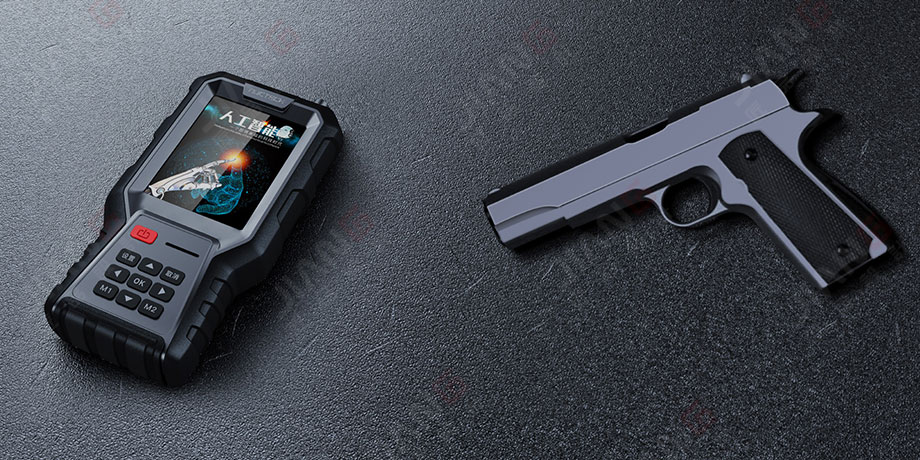

匠品设计--这款军工手持化学物质检测仪,设计时考虑到军工环境的复杂性,就需要考虑严格的防水防尘,同时又要考虑快速的散热系统,同时还要考虑单兵的便携性。

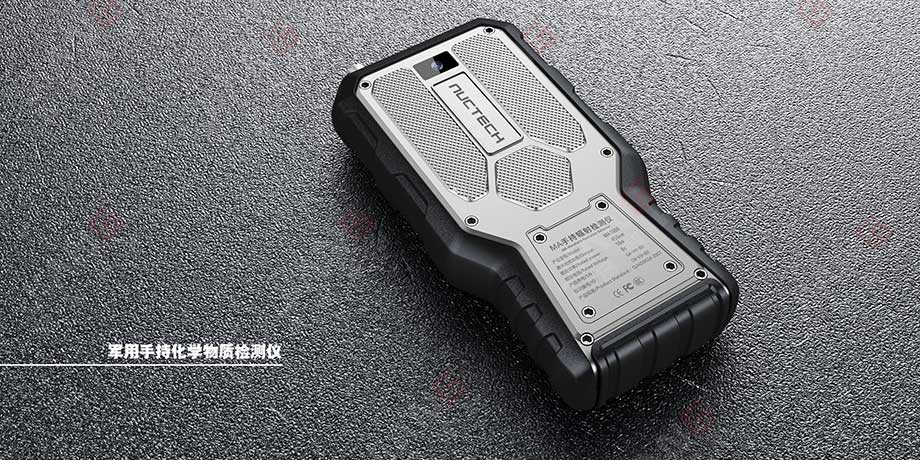

匠品团队提出了两种解决方案,一种是最初采用的防水透气膜工艺,在发热集中的部位,采用防水透气膜进行散热,后经过试验,发现散热效果不够理想,最终放弃这个思路,经过反复的模拟分析,最终采用了制冷片方案,在材质选配上采用了金属与塑料结合的工艺,前壳采用工业ABS+PC材料组合,既保证外壳造型效果,同时也兼顾了壳体的重量和强度要求;后壳采用铝合金材料,通过在内部使用制冷片,迅速将热量从内部传递到外壳上,从而达到散热的目的,后壳的造型不仅仅只是外观需要,同时也是为了尽可能增加外壳的散热面积。全方位的包胶设计,可以保证产品的跌落可靠性,也能让使用者有足够的舒适手感。


    匠品团队的努力,最终完美地解决了产品的所有问题点,使这款手持设备得到了用户的高度好评。回想项目历程,成功有时更多的是对完美的追求,没有解决不了的问题,更多是需要有匠心的团队。
